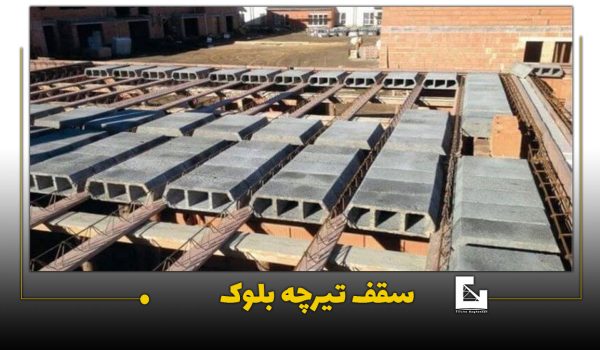

سقف تیرچه بلوک چیست؟
سقف تیرچه بلوک یکی از رایجترین سیستمهای سقفی در ساختمانسازی است که از ترکیب تیرچهها و بلوکها تشکیل میشود. در این سیستم، تیرچهها بهعنوان تیرهای فرعی عمل کرده و بلوکها فضای بین آنها را پر میکنند. این ترکیب منجر به کاهش وزن سقف و افزایش کارایی ساخت میشود.

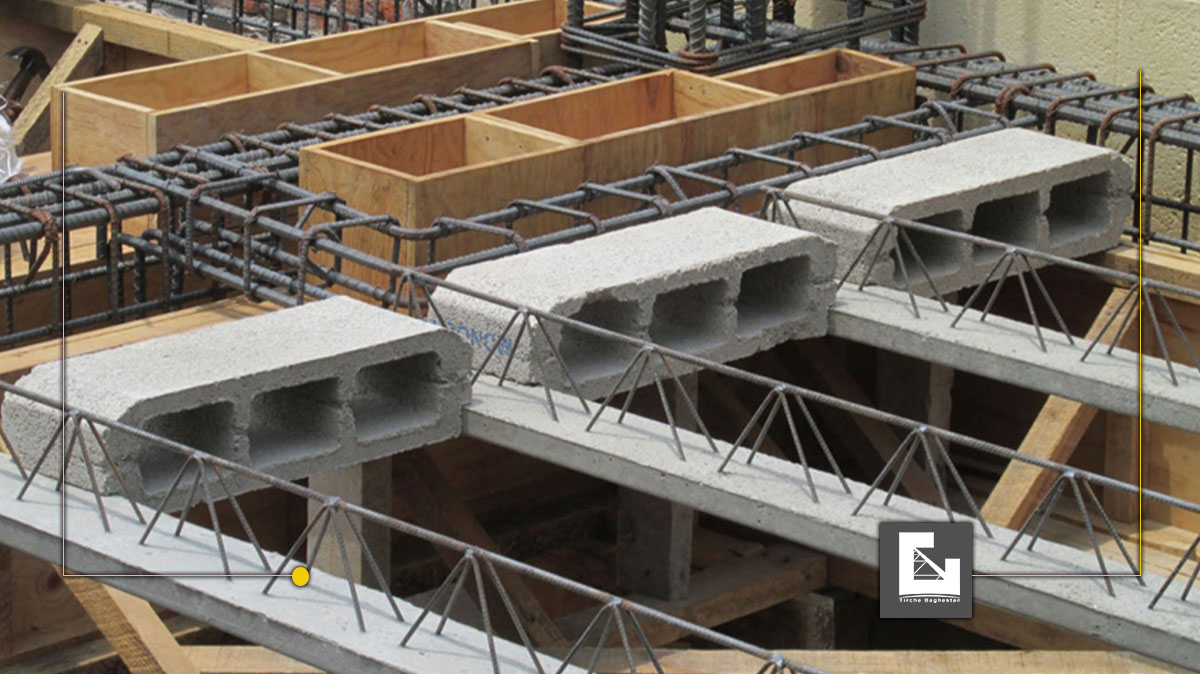

اجزای اصلی سقف تیرچه بلوک
تیرچه: تیرچهها عناصر باربر اصلی در این سیستم هستند که به دو نوع تقسیم میشوند:
تیرچه بتنی: از بتن مسلح و میلگردهای فولادی ساخته میشود و بهصورت پیشساخته در کارخانه تولید میگردد.
تیرچه کرومیت یا فلزی: از پروفیلهای فولادی و ورقهای فولادی تشکیل شده و بهصورت پیشساخته تولید میشود.
بلوک: بلوکها برای پر کردن فضای بین تیرچهها استفاده میشوند و نقش سازهای ندارند. این بلوکها میتوانند از جنسهای مختلفی باشند:
بلوک سفالی: از خاک رس پختهشده تولید میشود.
بلوک بتنی: از بتن سبک یا سنگین ساخته میشود.

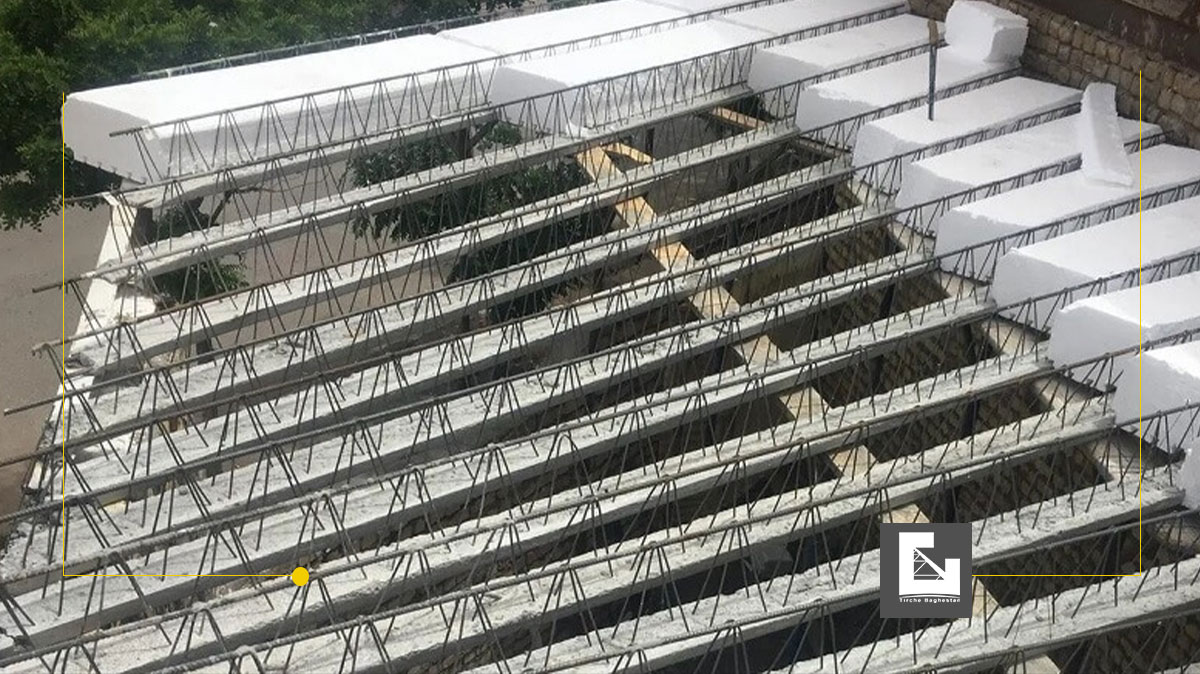

پلاستوفوم بلوک پلیاستایرن (یونولیت) : پلاستوفوم از فوم پلیاستایرن تولید میشود که وزن کمتری دارد و عایق حرارتی و صوتی بهتری ارائه میدهد.
مزایای استفاده از سقف تیرچه بلوک
کاهش وزن سقف: به دلیل استفاده از بلوکهای توخالی، وزن کلی سقف کاهش مییابد که منجر به کاهش بار مرده ساختمان میشود.
عایق حرارتی و صوتی: بلوکهای مورد استفاده، بهویژه بلوکهای پلیاستایرن، عایق مناسبی در برابر حرارت و صدا هستند.
سرعت اجرای بالا: به دلیل پیشساخته بودن تیرچهها و بلوکها، سرعت اجرای سقف افزایش مییابد.
کاهش مصرف بتن: با حذف بتن ناحیه کششی و جایگزینی آن با بلوکهای سبک، مصرف بتن کاهش مییابد.
انواع سقف تیرچه بلوک
سقف با تیرچه بتنی: در این نوع، از تیرچههای بتنی پیشساخته استفاده میشود که با بلوکهای سفالی یا بتنی ترکیب میگردد.
سقف با تیرچه فلزی (کرومیت): در این سیستم، از تیرچههای فلزی استفاده میشود که با بلوکهای مختلف ترکیب میگردد و نیاز به شمعبندی در حین اجرا ندارد.
جدیدترین طراحیها و بهبودها در سقف تیرچه بلوک
با پیشرفت تکنولوژی و نیاز به بهبود عملکرد سازهها، تغییراتی در طراحی و اجرای سقفهای تیرچه بلوک ایجاد شده است:
استفاده از بلوکهای پلیاستایرن نسوز: این بلوکها علاوه بر کاهش وزن سقف، مقاومت بهتری در برابر آتشسوزی دارند و ایمنی ساختمان را افزایش میدهند.
بهبود در طراحی تیرچهها: استفاده از میلگردهای با مقاومت بالا و بهینهسازی مقطع تیرچهها منجر به افزایش ظرفیت باربری و کاهش وزن تیرچهها شده است.
اجرای سیستمهای مرکب: ترکیب سقف تیرچه بلوک با سیستمهای دیگر مانند دالهای بتنی پیشتنیده یا سیستمهای عرشه فولادی، منجر به بهبود عملکرد سازهای و کاهش هزینهها شده است.
2 نظر
سلام سوالی داشتم میخواستم بدونم
سقف تیرچه بلوک باعث کاهش وزن ساختمون میشه. این درسته؟ چطور میشه با همین سقف، مقاومت سازه بالا بره
سلام و احترام
سقف تیرچه با توجه به خاصیت مقاومت سازه خرپایی صلب و استفاده از پر کننده های سقفی مثل یونولیت بشدت باعث کاهش مصرف فولاد و بتن میگردد. باکاهش میزان مصرف این دو مورد که سهم بسزایی در وزن مرده سقف دارند میتوان سبک سازی کرد .
در مورد مقاومت سازه در عین سبک سازی میتوان مثال ساده ای زد !! آن هم مسابقات سازه های ماکارانی است که تنها با ۱۰۰ گرم ماکارانی و بهرمندی از سیستم سازه خرپایی میتواند ۱۰ برابر وزن خود را متحمل گردد .
